1_8_2 地表地質図と地質構造モデル

達成目標

サイトスケール領域の詳細な地質・地質構造のモデル化にあたっては，ローカルスケール領域における地質構造モデルからサイトスケール領域を切り出すだけでなく，これまでの調査で得られた既存情報を再整理・再解釈することが重要です。ここでは，既存情報に基づき，サイトスケールを対象とした地表地質図および地質構造モデルを作成することを目標とします。

方法・ノウハウ

①地質・地質構造の座標データの取得：

ローカルスケール領域において構築した地質構造モデルから，サイトスケール領域でも考慮する必要がある地下水流動に影響を与える地質・地質構造の三次元位置座標を抽出します。

②地質・地質構造の三次元分布の再検討：

既存情報およびその解釈に基づき，サイトスケール領域における地質構造の三次元分布を再検討します。具体的には，スケールの詳細化に伴う地質・地質構造要素の細区分や新たな要素の抽出を検討し，サイトスケール領域において特徴的な地質・地質構造の有無を確認します。

東濃地域における実施例

ローカルスケール領域を対象に構築した地質構造モデルに基づき，サイトスケール領域における地質構造モデル（1_7のステップ0）を作成しました¹⁾（図1）。

ローカルスケール領域において抽出した重要な岩盤の不均質性として，土岐花崗岩と瑞浪層群の不整合面，土岐花崗岩中の風化帯/上部割れ目帯/下部割れ目低密度帯の三次元位置座標を抽出しました。また，スケールの詳細化に伴い，瑞浪層群中の各地層（生俵層/明世層/本郷層/土岐夾炭層）を細区分して地質構造モデルを構築しました。
サイトスケール領域において特徴的な地質・地質構造として，土岐花崗岩と瑞浪層群の不整合面が起伏に富む分布をしていることを確認しました²⁾（図2）。
リニアメント判読（1_8_1）で把握したリニアメントは，断層などの不連続構造を反映した可能性があると考えられたものの，この段階（ステップ0）ではその直接的な判断が困難であったため，不連続構造は月吉断層のみを対象としてモデル化を行いました。

左側は研究所用地周辺の地図に一辺が2kmの正方形が描かれている。地質で色分けされており，左下あたりはピンクの土岐花崗岩，左上から右下にかけて明世累層/本郷累層が緑色に塗られている。右上は土岐砂礫層が水色で描かれ，それを囲むように生俵累層が黄色で描かれている。上部に月吉断層，中央に研究所用地の境界線が記載されている。右側は左の地図にある正方形の範囲を標高200mから-2,000mまでの立方体にした地質構造モデルである。中央部まで立方体でくりぬいてあり，地下部分では色分けされた地質が層になっている。月吉断層の破砕帯とその周辺の割れ目帯は，モデル画像の右半分にひらがなの「ひ」を右に倒した形で濃いピンク色で描かれている。 — 図1　サイトスケール領域における地表地質図（左）と地質構造モデル（ステップ0）¹⁾（右）

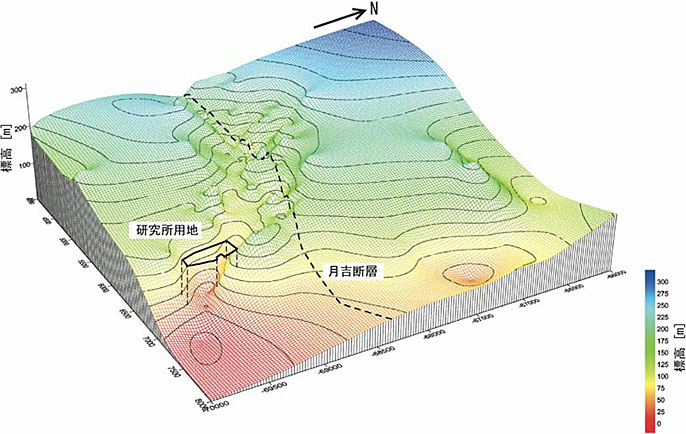

研究所用地付近の不整合面の深度分布を等高線と色分けで表した立体図。研究所用地の北に月吉断層を表す黒い破線が東西方向に記載されている。研究所用地の南東は標高の低い赤色，北西に向かって徐々に標高が高くなり黄～緑～青と変化している。 — 図2　サイトスケール領域における土岐花崗岩と瑞浪層群の不整合面の深度分布²⁾
