令和2年4月3日（金）更新
幌延深地層研究センターでは、地下施設の深度250m調査坑道、深度350m調査坑道及び地表部（西立坑アクセスルーム）に地震計を設置し、観測をしています（平成27年7月17日ホームページ掲載、平成27年10月30日ホームページ掲載、平成28年2月26日ホームページ掲載、令和2年3月12日ホームページ掲載 参照）。
令和2年4月1日午前4時39分ころ、北海道宗谷地方北部（北緯45.1度、東経141.8度）で、震源の深さは約10km、震源の規模（マグニチュード）は2.5と推定される地震がありました。豊富町、幌延町で震度2が観測されました。（令和2年4月1日午前4時42分 気象庁発表）
この地震について、幌延深地層研究センターの地表部と深度250m調査坑道および深度350m調査坑道で観測した3成分の地震波形を図-1～3に示します。図中の上段は南北、中段は東西、下段は鉛直（上下動）方向の成分を示し、地震動の最大加速度※と震度（気象庁の計測震度算出法により算出）を表示します。
※：加速度は単位時間あたりの速度の変化率を示し、単位はcm/s2（センチメートル毎秒毎秒）で表します。

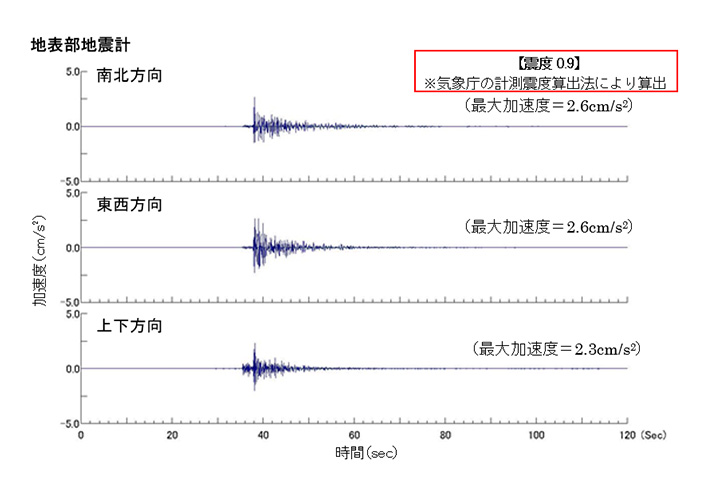

図1 地表部の地震波形

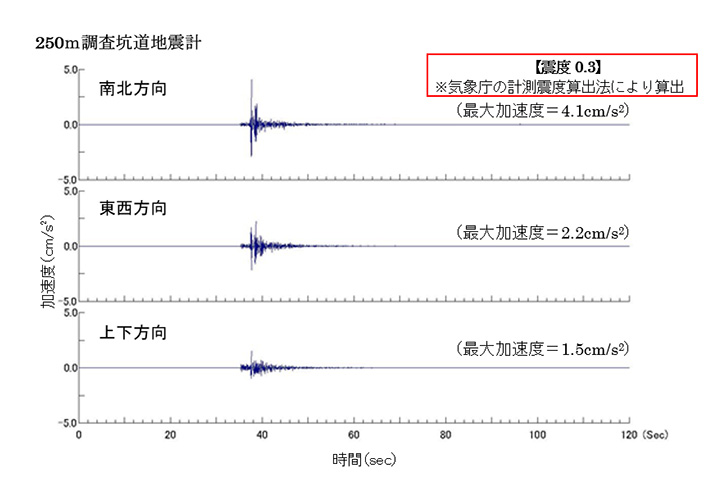

図2 深度250ｍ調査坑道の地震波形

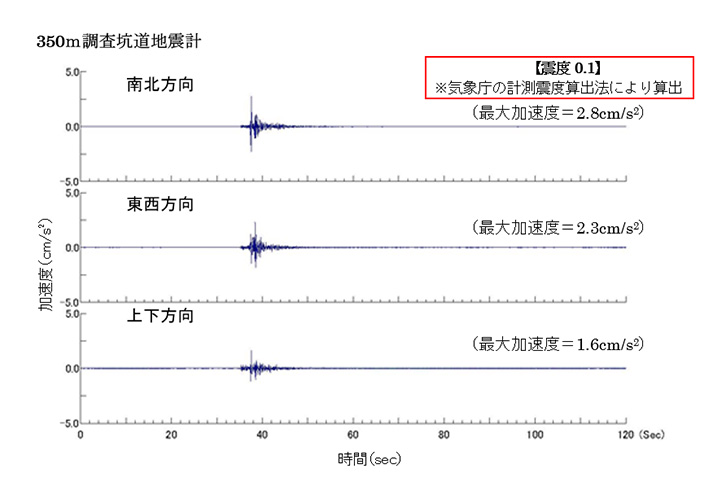

図3 深度350ｍ調査坑道の地震波形
写真をクリックすると大きなサイズで写真をご覧いただけます。
令和2年4月3日（金）更新
原子力環境整備促進・資金管理センターとの共同研究「搬送定置・回収技術の実証的検討に関する研究」の一環として、縮小スケールの緩衝材ブロックが水の浸潤に伴う膨潤により、隙間を閉塞する様子を可視化するための試験を、地層処分実規模試験施設で実施、公開しています（令和元年6月21日ホームページ掲載 参照）。
今回、試験開始（写真1）から300日経過後の試験体を解体し、緩衝材ブロック間の隙間の閉塞状況について調べました。その結果、緩衝材ブロックへの水の浸潤に伴う膨潤により、隙間が閉塞され、試験体が一体化している様子が確認されました（写真2）。また、色付き緩衝材ブロックを使用したことにより、緩衝材ブロックの境目を分かりやすく観察する事ができました。

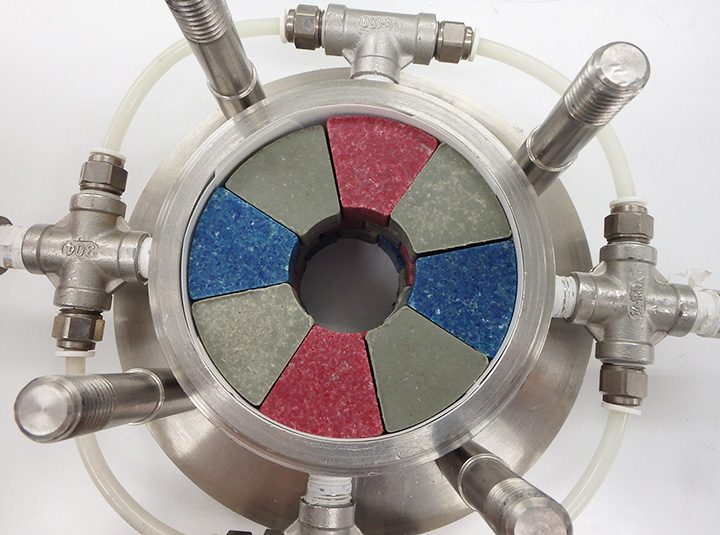

写真1 試験体の製作時の状況（注水前）
（令和元年6月21日ホームページ掲載より）

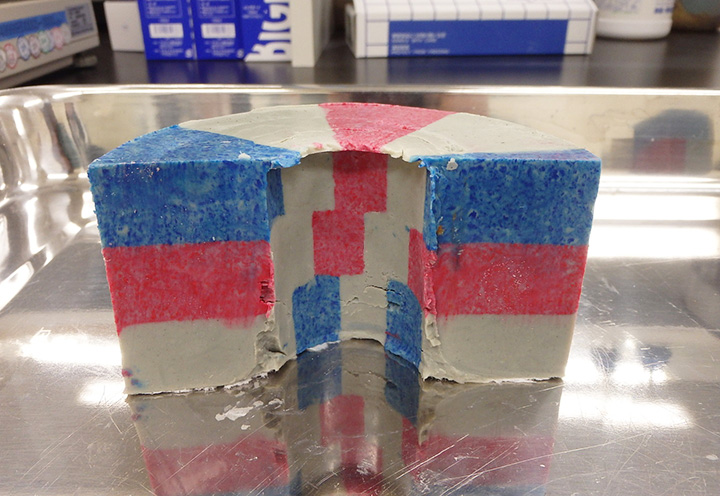

写真2 注水後300日経過後の試験体の解体状況（試験体の断面の状況）
（緩衝材ブロックの全ての隙間が塞がり、一体化しています）
