令和2年3月12日（木）更新
令和元年12月12日に北海道宗谷地方北部で発生した地震の観測結果を令和元年12月13日にホームページに掲載（令和元年12月27日に一部訂正）しましたが、より身近な値として、震度（気象庁の計測震度算出法により算出）を追加表示しました。
＜追加表示内容＞
図1右上 【震度3.3】
図2右上 【震度2.5】
図3右上 【震度2.6】
※追加表示した震度は、いずれも気象庁の計測震度算出法により算出したものです。
幌延深地層研究センターでは、深度250m調査坑道、深度350m調査坑道及び地表部（西立坑アクセスルーム）に地震計を設置し、観測をしています（平成27年7月17日ホームページ掲載、平成27年10月30日ホームページ掲載、平成28年2月26日ホームページ掲載 参照）。
令和元年12月12日（木）午前1時9分頃、北海道宗谷地方北部を震源とする地震が発生しました。この地震の震源の深さは約10km，規模（マグニチュード）は4.5と推定されており、豊富町で震度5弱、幌延町で震度4が観測されました。
当センターにおいてもこの地震を観測しました。観測結果として、地表部、深度250m調査坑道および深度350m調査坑道で取得した東西方向、南北方向、鉛直方向の地震波形を図1～3に示します。

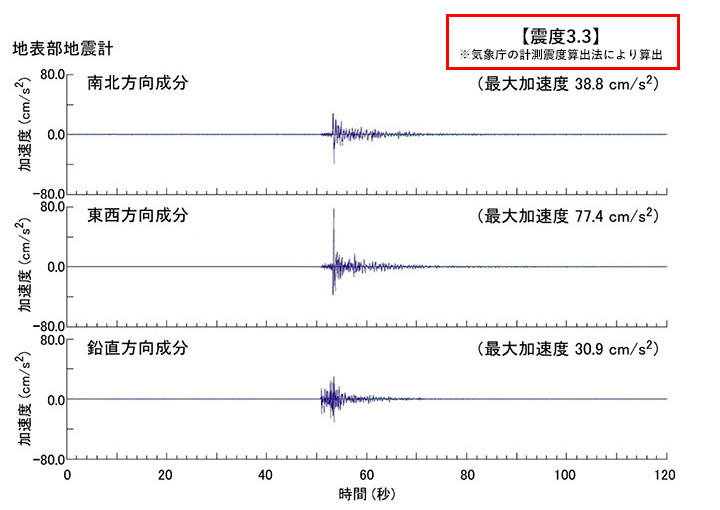

図1 地表部に設置した地震計で取得した地震波形

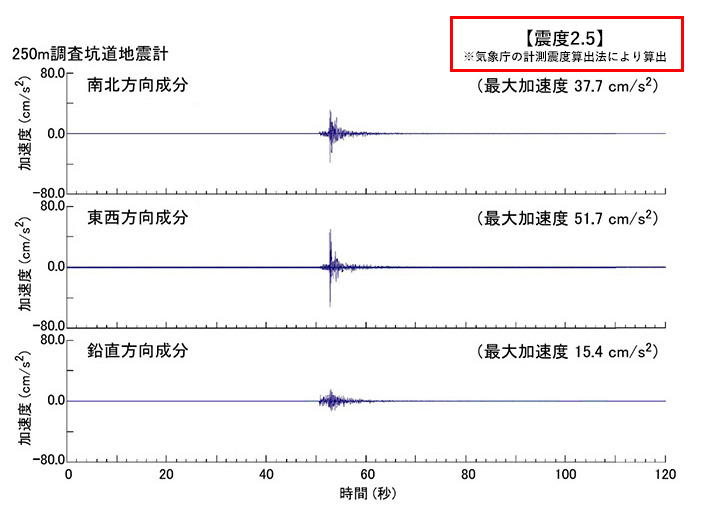

図2 深度250m調査坑道に設置した地震計で取得した地震波形

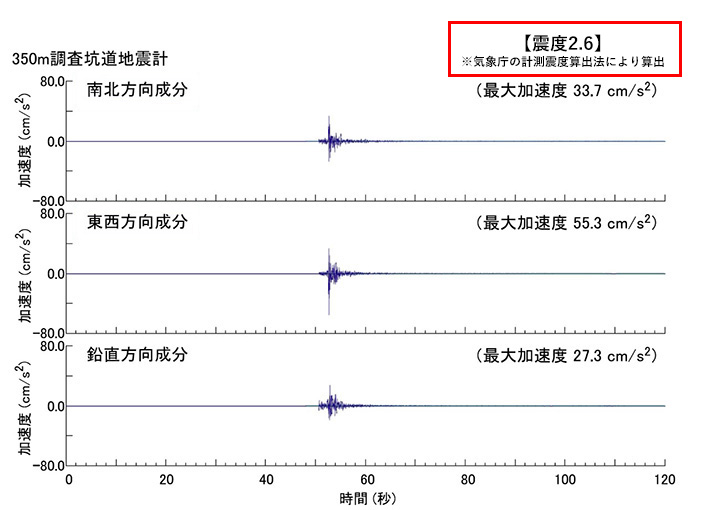

図3 深度350m調査坑道に設置した地震計で取得した地震波形
写真をクリックすると大きなサイズで写真をご覧いただけます。
