2_2_5 物質移動特性の評価技術 -花崗岩中の物質移動-
達成目標
日本の結晶質岩は，海外の結晶質岩と比べて割れ目の密度が高く，割れ目の透水性のばらつきが大きい特徴があります。このような岩盤の特徴を踏まえて物質移動現象をモデル化するためには，花崗岩中での物質移動現象を理解するとともに，地下水中の元素の挙動に関連する影響因子（コロイド・有機物・微生物）を調査・評価する必要があります。ここでは，岩盤および地下水における物質移動とその遅延効果などの物質移動特性を理解し，それに関する技術的知見を整備することを目標とします。
方法・ノウハウ
原位置トレーサー試験

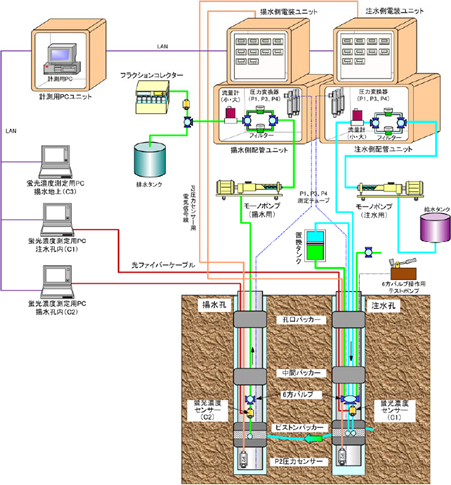

岩盤の物質移動特性を直接的に測定する手法として，坑道に掘削したボーリング孔を利用した物質移動試験（原位置トレーサー試験）が行われてきました。原位置トレーサー試験は主に海外でその適用実績がありますが，日本においては，湧水量が多く割れ目頻度が高い地質環境を考慮した試験装置の設計が必要となります（図1）。
原位置トレーサー試験には，単孔トレーサー試験と孔間トレーサー試験の2種類の試験方法があります。
単孔トレーサー試験は，トレーサーの注入から回収まですべての試験工程を１本のボーリング孔で行うため，比較的簡便に試験を行うことができるのが特徴です。多深度，多地点の試験に向いており，複数の試験で得られた物質移動特性を相対的に評価することも可能と考えられます。
孔間トレーサー試験は，トレーサーの投入と回収を別々のボーリング孔で行うため，単孔トレーサー試験に比べて試験の対象範囲や境界条件が明確であり，試験で得られる物性値の精度も高いと考えられます。また，単孔トレーサー試験と異なり，割れ目幅，分散長のそれぞれを独立して推定することができるのが特徴です。
精密調査段階の坑道内での調査においては，坑道内の多数の地点や割れ目を対象とした試験では単孔トレーサー試験を行い，代表的な地点，割れ目に絞って孔間トレーサー試験を行うなど，使い分けが必要であると考えられます。
トレーサー試験に係わる室内試験
原位置トレーサー試験では制御することが難しい試験条件や，原位置試験の結果から抽出された課題を解決するための室内試験を実施します。具体的には，分配係数の取りうる範囲や条件依存性の確認，個別の鉱物に対する収着・脱着挙動の確認などが挙げられます。
ミクロスケールでの物質移動現象の理解
花崗岩中のマトリクス拡散は，変質部だけでなく健岩部でも生じており，ダメージゾーンでは二次鉱物が空隙を閉塞して生じにくくなっている可能性があります。岩石ブロックや薄片試料を用いた室内試験と顕微鏡観察によって，微小領域における物質移動現象を評価できます。
天然トレーサーを用いた花崗岩中の長期にわたる物質移動現象の理解
ウラン系列，トリウム系列の天然核種を測定することで，割れ目に沿った物質移動の評価や地下水のマトリクス拡散深さを確認することができます。
瑞浪超深地層研究所における実施例
①原位置トレーサー試験と室内試験
瑞浪超深地層研究所では，前述の方法・ノウハウに示した手法を適用し，深度300mと500mの坑道から掘削したボーリング孔を用いた原位置トレーサー試験と，その補足のための室内試験を実施し，物質移動に関するパラメータ値を取得しました3)。なお，本試験は，主に外部機関（電力中央研究所）との共同研究において実施しました。
- 室内試験で，収着性トレーサーとして用いたRbやBaの岩盤への分配係数を測定し，構成鉱物の種類による収着特性の違いを把握するとともに，割れ目表面への収着やマトリクス部への拡散を分離して評価する手法を構築しました。
- 原位置試験では，試験によって得られた結果を再現する解析モデルの構築や，割れ目の開口幅や分散長，吸着係数などのパラメータ値を取得しました。
- 本試験の結果から，割れ目系岩盤中の収着性元素の物質移動現象を解析で再現するためには，元素の割れ目充填鉱物への収着・脱離などの現象を考慮することが重要であることが明らかとなりました。日本の結晶質岩は，岩盤内の割れ目に充填鉱物がしばしば介在されていることから，放射性核種の移行を遅延させる機能を有していると考えられます。
②ミクロスケールでの物質移動現象の理解
微視的空隙のマトリクス拡散への寄与を検討するため，前述の方法・ノウハウで示した手法を適用し，深度500mで採取されたマトリクス部を含む岩石試料の薄片やブロック試料を用いて，顕微鏡観察やトレーサー拡散試験を実施しました4)。
- 土岐花崗岩のマトリクス部では，花崗岩固結直後の初生的な熱水による変質に伴い，微視的空隙が斜長石内部に集中して形成されていることを確認しました（図2）。また，拡散係数が空隙率（マイクロクラックの面密度）とも高い相関を示すことが明らかとなりました（図3）5)。
- 以上の結果から，結晶質岩の斜長石中に発達した微視的空隙がマトリクス拡散の経路として機能している可能性が高いことが確認され，いわゆる健岩部においてもマトリクス拡散を考慮する必要があると考えられました。
- 固結直後に熱水変質を被っている岩体は土岐花崗岩以外にも複数報告されており6), 7)，斜長石内に発達する微視的空隙は，国内の他の結晶質岩にも存在していると想定されます。このことから，健岩部におけるマトリクス拡散は日本国内の結晶質岩において普遍的に生じており，安全評価ではマトリクス拡散を考慮する必要があることが示唆されました。

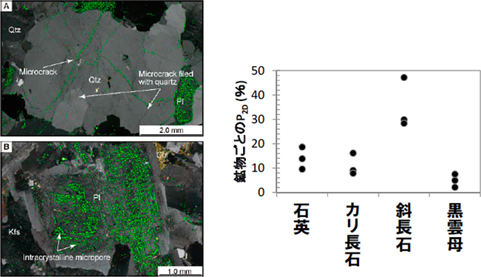

Aは石英，Bは斜長石の偏光顕微鏡写真に同じ部分の蛍光画像を重ね合わせた
③天然トレーサーを用いた花崗岩中の長期にわたる物質移動現象の理解
瑞浪超深地層研究所の用地内で掘削された深層ボーリング孔（MIZ-1号孔）における透水性割れ目と低透水性割れ目に該当する箇所のボーリングコアを用いてウラン系列核種，トリウム系列核種の濃度を分析しました8)。その結果，いずれの核種も充填鉱物ではマトリクス部に比較して高い濃度を示したものの，放射能比（234U/238Uおよび230Th/238U）は1（放射平衡）に近い値を示しました。このことは，土岐花崗岩中においては過去100万年程度の間，割れ目に沿った核種の移動が生じていないことを示していると考えられます。
