平成28年12月22日（木）更新

試験坑道2における試験設備の整備―その3
（原子力環境整備促進・資金管理センターとの共同研究）

原子力環境整備促進・資金管理センターとの共同研究「 搬送定置・回収技術の実証的検討に関する研究 」では、 深度350m調査坑道 の試験坑道2において、処分坑道横置き定置方式*1による、人工バリアの搬送定置・回収技術の実証試験を計画しています。

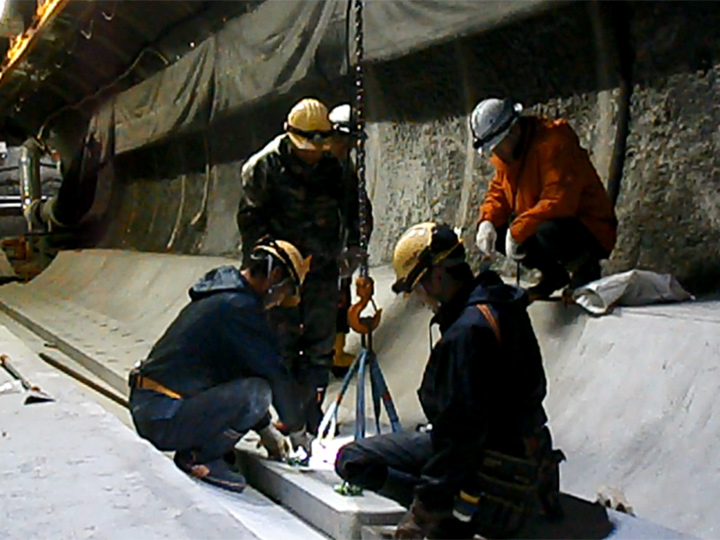

　これまでに、試験の実施に向けた整備としてコンクリートを打設し（ 12月9日掲載記事参照 ）、今回新たに模擬人工バリアを設置するためのコンクリート製の台座を設置しました（写真1,2、動画）。今後は、試験に必要な機材等を置くためのステージを試験坑道の入口に設置する予定です。

＊1 処分坑道横置き定置方式とは…
　坑道に人工バリア等を横向きに定置する方式です。（なお、試験坑道4で実施している 人工バリア性能確認試験 は竪置き定置方式を採用しています。）

写真をクリックすると大きなサイズで写真をご覧いただけます。

平成28年12月9日（金）更新

試験坑道2における試験設備の整備―その2
（原子力環境整備促進・資金管理センターとの共同研究）

原子力環境整備促進・資金管理センターとの共同研究「 搬送定置・回収技術の実証的検討に関する研究 」では、 深度350m調査坑道 の試験坑道2において、処分坑道横置き定置方式*による、人工バリアの搬送定置・回収技術の実証試験を計画しています。

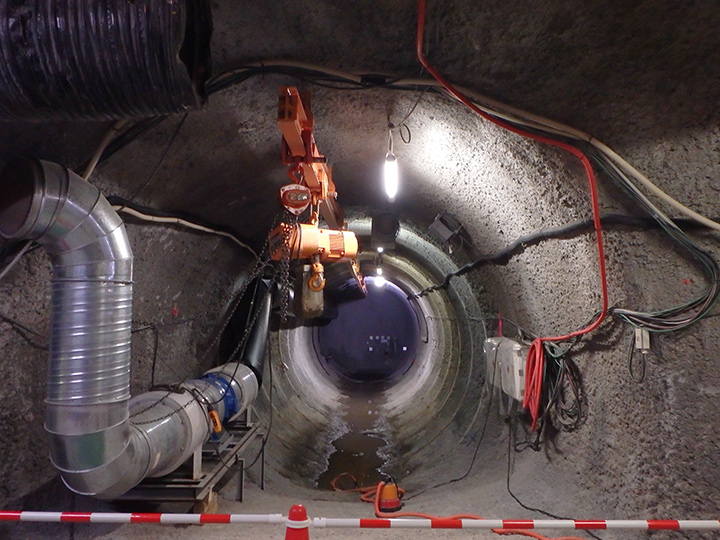

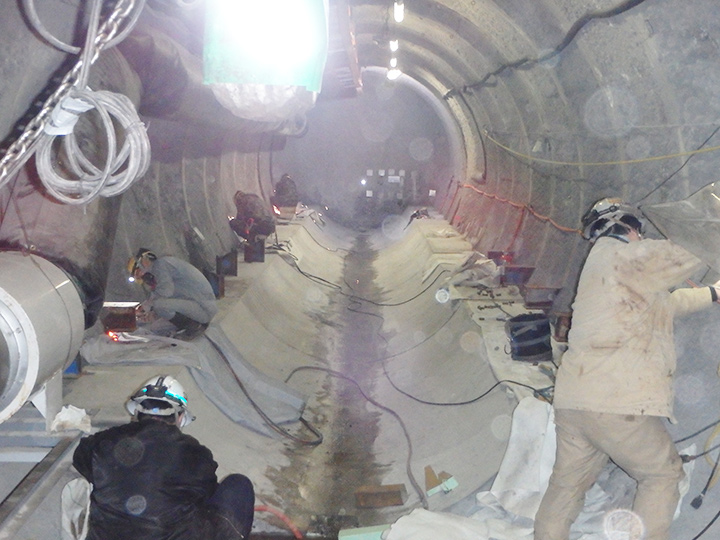

　現在は試験の実施に向けた整備を行っており、 11月18日掲載記事 で紹介したコンクリートの打設が終了しました（写真1、2）。今後は、模擬人工バリアを設置するためのコンクリート製の台座や、実証試験実施のための作業用のステージを設置する予定です。

＊ 処分坑道横置き定置方式とは…
　坑道に人工バリア等を横向きに定置する方式です。（なお、試験坑道4で実施している 人工バリア性能確認試験 は竪置き定置方式を採用しています。）

写真をクリックすると大きなサイズで写真をご覧いただけます。

平成28年12月2日（金）更新

固液分離槽の設置(原子力環境整備促進・資金管理センターとの共同研究)

原子力環境整備促進・資金管理センターとの共同研究である「搬送定置・回収技術の実証的検討に関する研究」の一環として、ゆめ地創館に隣接する地層処分実規模試験施設に、緩衝材除去システム（図および 1月8日掲載記事 参照）の一部である塩水リユース設備（図中②）のうち固液分離槽を設置しました。（写真）
　塩水リユース設備は、平成27年度に設置した緩衝材除去装置（塩水を噴射して緩衝材を除去する装置、図中①）で回収される塩水と緩衝材の混合液を沈降方式により分離し、塩水を再利用するためのものです。
　今回設置した固液分離槽は塩水と緩衝材の分離に利用されます。

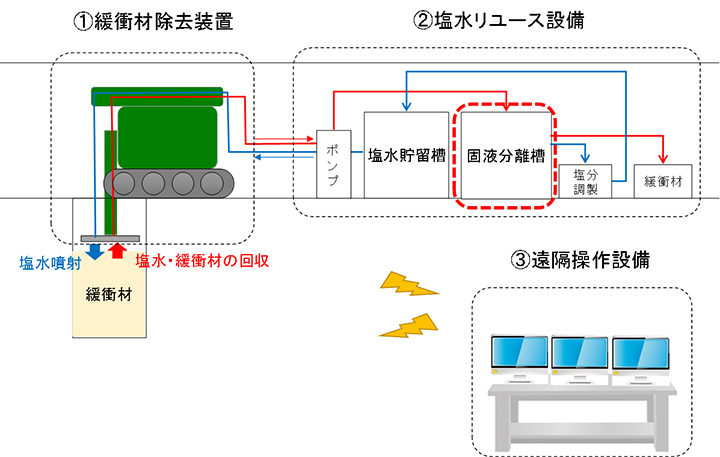

図　緩衝材除去システムの構成
（赤点線枠が今回設置した固液分離槽）

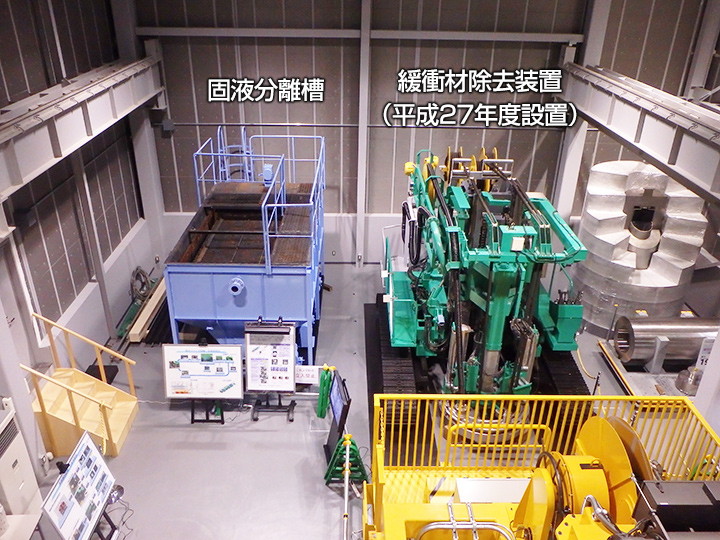

写真　設置状況

写真をクリックすると大きなサイズで写真をご覧いただけます。
