HTTR（高温工学試験研究炉）とは

950℃の熱で、水素社会と
カーボンニュートラルを実現へ

茨城県大洗町にある日本原子力研究開発機構（JAEA）のHTTR（高温工学試験研究炉）は、高温ガス炉の試験研究炉です。世界で唯一950℃の熱を取り出せる原子炉で、高温ガス炉の安全性を高めるためのさまざまな先端技術が使われています。

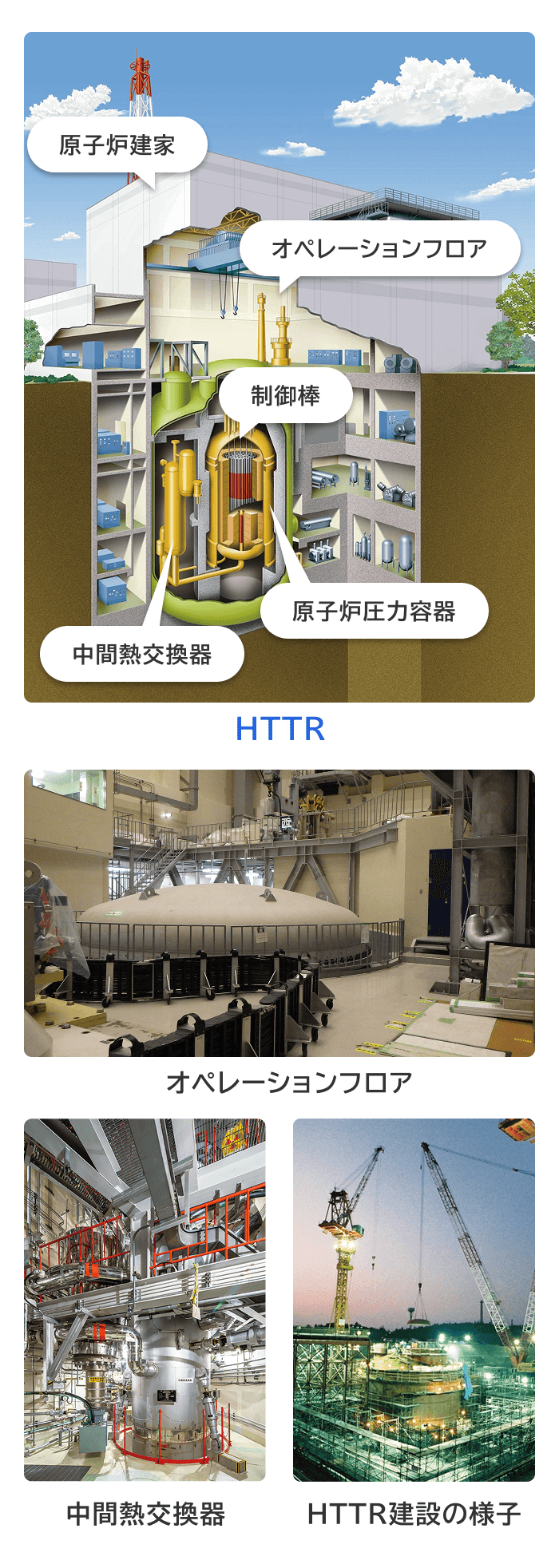

• HTTRの概要

  HTTRは、日本原子力研究開発機構（JAEA）大洗原子力工学研究所にある、高温ガス炉という新しいタイプの原子炉の研究施設です。

  HTTRの仕様

  • 名称：HTTR（高温工学試験研究炉）
  • 場所：茨城県大洗町
  • 原子炉熱出力： 30 MWt（3万 kWt）
  • 冷却材：ヘリウム
  • 冷却材温度
    原子炉入口395℃
    原子炉出口850℃、950℃

  • 炉心構造材：黒鉛
  • 燃料：二酸化ウラン・被覆燃料粒子
  • 原子炉の大きさ：高さ13.2 m x 直径5.5 m

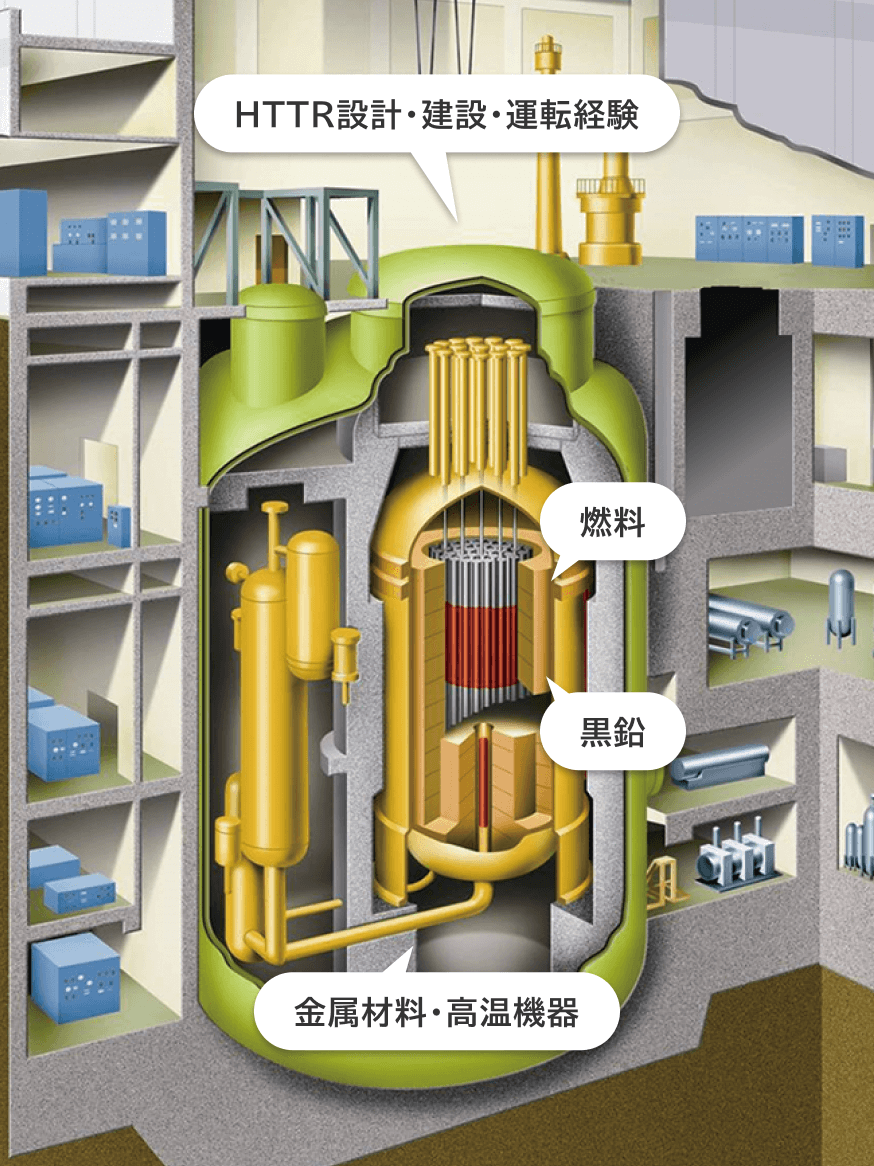

• 先端技術の粋を集めたHTTR

  HTTRは、既存の部品を組み立てただけのものではありません。 燃料、金属材料、炉心の構造材に用いる黒鉛に至るまで、国内のメーカーと共同して開発してきました。

  技術の例

  • ■HTTR設計・建設・運転経験
    • －HTTR建設・設計
    • －原子炉特性把握
  • ■燃料
    • －世界最高のFP（核分裂生成物）閉じ込め能力を持つ被覆燃料粒子の製造技術を開発
    • －高品質（低破損率、照射安定性）
  • ■金属材料・高温機器
    • －耐熱・耐食金属材料の開発
      • 原子力用構造材として世界最高温度で使用できるハステロイXRを開発（1,000℃まで使用可能、高耐食性）
      • 高温構造設計方針の確立
  • ■黒鉛
    • －世界最高の高品位黒鉛を開発
      • 等方性高密度黒鉛IG-110の開発（高強度、高耐食性、照射安定性）
      • 黒鉛構造設計方針の確立
      • 中国HTR-PMでも採用
