炉内径方向高速中性子束分布

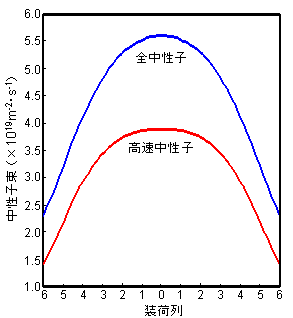

炉内径方向中性子束分布

装荷列の中性子束及び照射量

装荷列 最大高速
中性子束
(m-2・s-1)
1サイクルの
高速中性子
照射量
(m-2)
最大
全中性子束
(m-2・s-1)
1サイクルの
全中性子
照射量
(m-2)
第0列
3.9×1019
2.0×1026
5.6×1019
2.9×1026
第1列
3.9×1019
2.0×1026
5.6×1019
2.9×1026
第2列
3.8×1019
2.0×1026
5.3×1019
2.7×1026
第3列
3.4×1019
1.8×1026
4.8×1019
2.5×1026
第4列
2.9×1019
1.5×1026
4.1×1019
2.1×1026
第5列
2.2×1019
1.1×1026
3.2×1019
1.7×1026
第6列
1.4×1019
0.7×1026
2.3×1019
1.2×1026
[1サイクル:60日]
