第11章　大型炉の設計と研究開発

帯		 第
11
章


却型炉としてのATRの特長を有し、MOX燃料を有
効に燃焼させることができる。
（）炉心特性
　主要パラメータ
　出　力：1,000MWe（熱出力3,164MWt）
　圧力管：486本
　（内径117.8mm φ, Zr-2.5Nb合金）
 炉心有効寸法：直径約5.6m、高さ約7m
燃　料：54本クラスタ、ピン外径10.3mm
（有効長約3.5m×2段、ウォータロッド付き）
プルトニウム富化度：内層-中間層-外層ピン
　　　　　　　　　：4.6-4.6-2.3wt％
燃焼度：約50,000MWd/t（4バッチ交換）

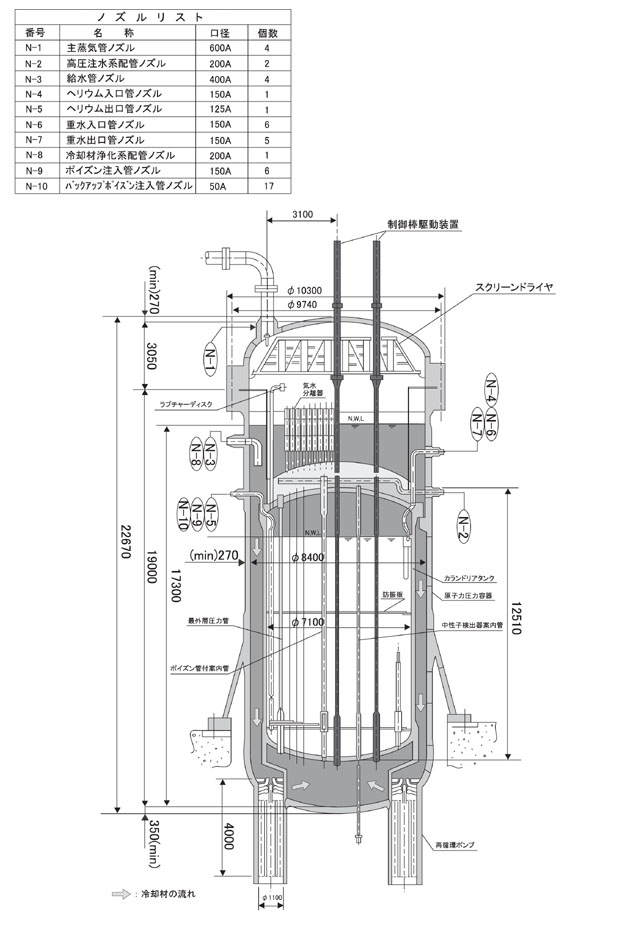

図11.4.2　改良型ATRの原子炉構造
