 保持力が増加すれば、フレッティング瑕は全体的に減少する 保持力が0.3〜2kgあれば、瑕深さは急激に減少する 保持力がゼロに近付くと瑕深さは急増するなどが明らかになった。 どのようにしてバネ力を長く保持できるようにするかが、スペーサ設計の最大の眼目となり、バネの形状、材質、製作精度等のあらゆる点から、設計が吟味された。スペーサの試作は、第1次試作のグリッド型スペーサに始まり、リング型、2次試作、3次試作等と試作を重ねて、全部で30を超える試作を行
|

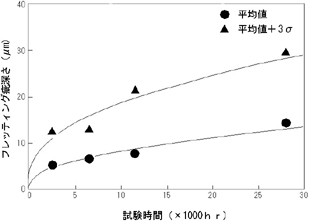

った。試作のポイントは、スペーサのバネ力をどのように長期にわたって安定に保つかであった。 燃料設計･試作が進むにつれて、次第にバネ設計技術が向上してバネ力を保持できるようになり、第4次設計で、28,000時間の耐久試験でも十分許容値を超えないことが確認できた（図9.6.3参照）。 その後もスペーサ試作を続け、伝熱特性改善のための流体混合促進翼（ミキシングベーン）の形状改善、燃料棒配列の最適化等の種々の試みを行った。 （4）圧力管集合体の耐久試験 ATRにおいては、圧力管集合体は、燃料集合体を内包し、軽水炉の圧力容器に相当する役割を持つ重要な機器である。圧力管集合体は、図9.6.4に示すように、中性子の吸収が少ないジルコニウムとニオブ合金が、炉心部分に用いられ、ステンレス鋼（SUS304）が、炉外の1次系配管に用いられている。この2つの材料は、溶接で接合できないため、「ふげん」においては、ロールジョイント接合法を用いて接合した。ロールジョイントの中間材として、13クロム系ステンレス鋼が有する問題点（低温靱性）を改善した13％クロム-3.5％ニッケルのステンレス鋼（SUS50Mod）が用いられている。 圧力管集合体は、燃料と異なり、炉心本体と同様に炉心寿命まで用いられるので、耐久試験に要する時間は、相当に長くなる。しかし、現実的には数万 |

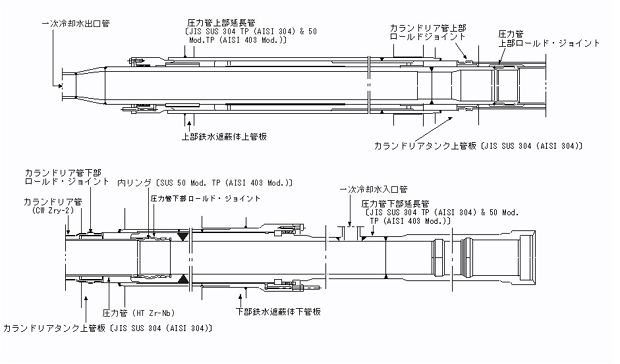

 図9.6.4 「ふげん」圧力管集合体 |
|
