を可能にしている。指示計への出力信号更新周期は、1秒、CRT表示の更新周期は、最速１秒とし、運転員が実プラント運転時と比較して違和感を感じないようにしている。また、プラント主要インターロックの動作や重要プロセスパラメータの異常等を、容易に把握できるように、操作盤に132個のハード警報窓を設置し、またCRT警報表示画面に95の警報を発報・表示できるようにしている。
　なお、FATRASは、計算機インターフェイス用としてプロセス入出力装置を有しており、ディジタル入力点（スイッチ接点取り込み用）340点、ディジタル出力点（ランプ・警報窓点灯用）400点、アナログ出力点（指示計出力用）33点の入出力を扱っている。

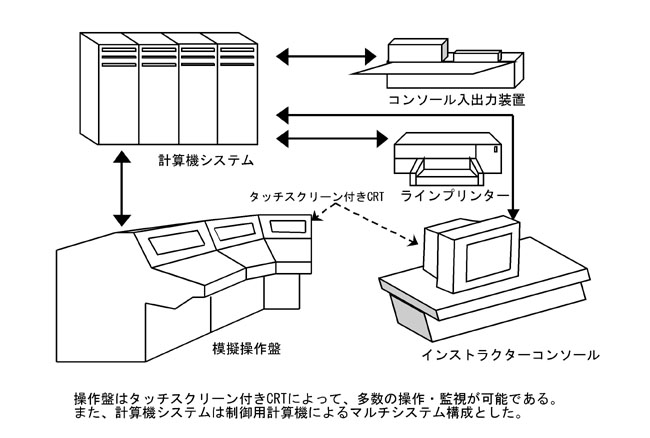

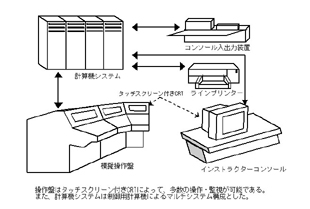

インストラクターコンソール
　インストラクターコンソールは、インストラクターが、学習者の学習・訓練の進行に合わせて、シミュレータを制御するための装置である。インストラクターコンソールのCRTは、タッチスクリーン付きとし、機器の状態を個別に変更することができ、あらかじめ定めたマルファンクション（模擬異常事象）のほか、任意のポンプの停止等異常事象模擬の範囲を拡大できるようにしている。
計算機システム
　計算機システム（HIDIC V90/50：中央演算処理装置２台）は、プラントシミュレーションモデルの計算、CRT表示制御等の機能を有する装置である。また、計算機システム内で演算しているプラントパラメータ20点を、外部へ出力する端子を設け、試験対象装置を接続することにより、その装置の制御特性検証にも利用することができた。
