第8章 「ふげん」における運転・保守技術の高度化 |
第 8 章 |
 |
|

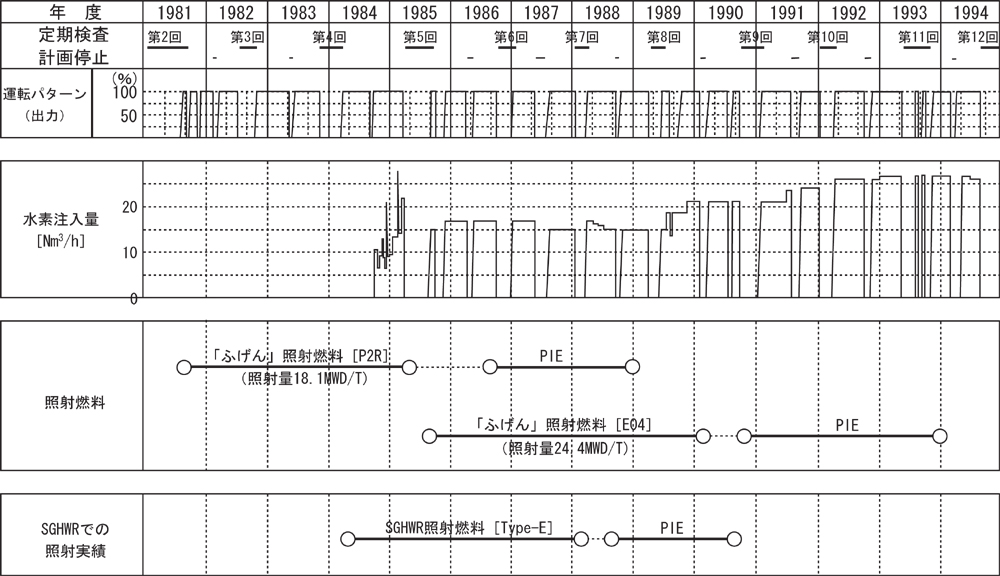

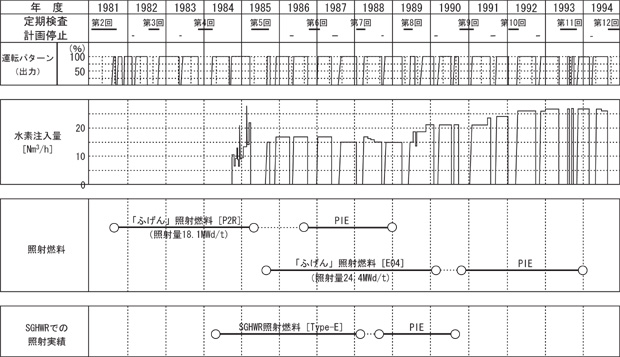

図8.3.13 「ふげん」燃料の照射後試験 |

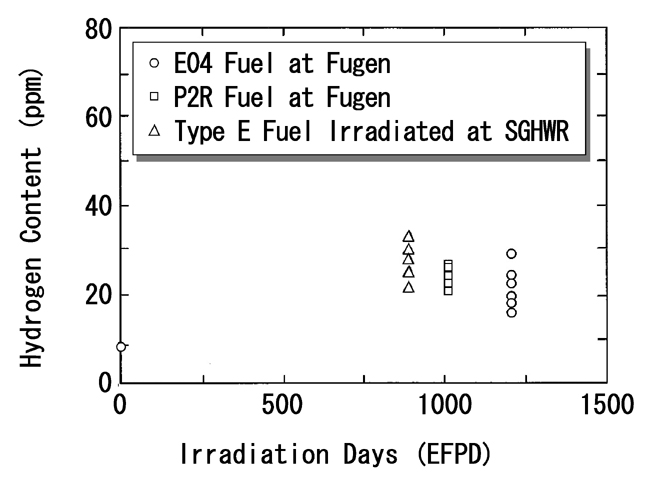

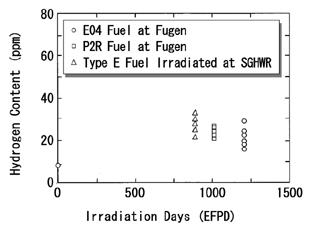

 図8.3.14 燃料被覆管（Zry-2）への 水素吸収量の変化 際に発生する水素を取り込みやすいためであると推定している。 |
ことにより、原子炉冷却材と直接に接触する酸化物の60Coの濃度が低下するため、一旦、上昇した冷却材の60Co濃度は、再び低下し始めるものと推定されている。原子炉冷却系配管の線量当量率を上昇させる主要な要因は、イオン状の60Coであり、この濃度変動による原子炉冷却系の線量当量率は、水素注入しない場合の予測値に対して、約15％程度高い値を示した。 後述するように系統化学除染及び亜鉛注入によって、プラントの線量率を効果的に抑制することができた。また、図8.3.15に示すように、亜鉛注入によって原子炉冷却水中の60Co濃度を効果的に抑制することができた。 （  ）主蒸気管線量率の変動高速中性子は、原子炉冷却材の水の酸素原子と相互作用して16O（n,p）16N反応により、N-16を生成する。このN-16の化学形態が、水素注入により、水に溶解しやすい亜硝酸や硝酸イオンから、揮発性の高い窒素ガス形態やアンモニア形態に変化しやすくなる。このため、主蒸気側へ移行するN-16の量が多くなり、主蒸気管の線量当量率が、上昇することが確認された13）。 なお、主蒸気管室の線量率の指示値が、季節変動する現象が認められたが3),14)、これは、主蒸気管室の放射線モニタのアンプの出力が、温度特性により、校正誤差範囲内で変動していたことによるものであった。 その後、主蒸気中の放射性窒素化合物を吸着材を用 |
水素注入による長期的な効果の確認
) 原子炉冷却材水質の長期的な変動 |
| 327 | ||
 |
 |
 |
