6.2.9　重水循環ポンプ^19）
（1）構造及び機能
　減速材である重水は、カランドリアタンク内において、
　・中性子の減速に伴う発熱
　・γ線の照射による発熱
　・圧力管集合体からの伝熱
により加熱される。このため、重水の局所的な沸騰の防止を目的として、重水冷却系を設けた。重水冷却系は、3台の重水循環ポンプを設け、1台を予備機とした。重水循環ポンプは、重水漏えい防止のため、キャンドロータポンプを採用した。
　その構造は、図6.2.22に示すたて型の遠心式ポンプであり、ポンプ部が上部に位置する。また、モータ冷却用に、原子炉補機冷却水で冷却する熱交換器

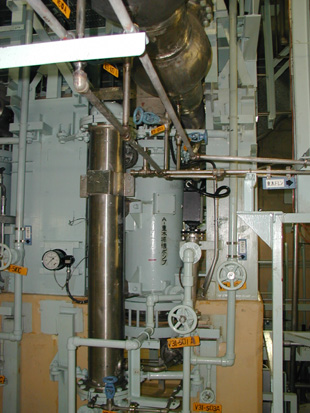

写真6.2.8　重水循環ポンプ

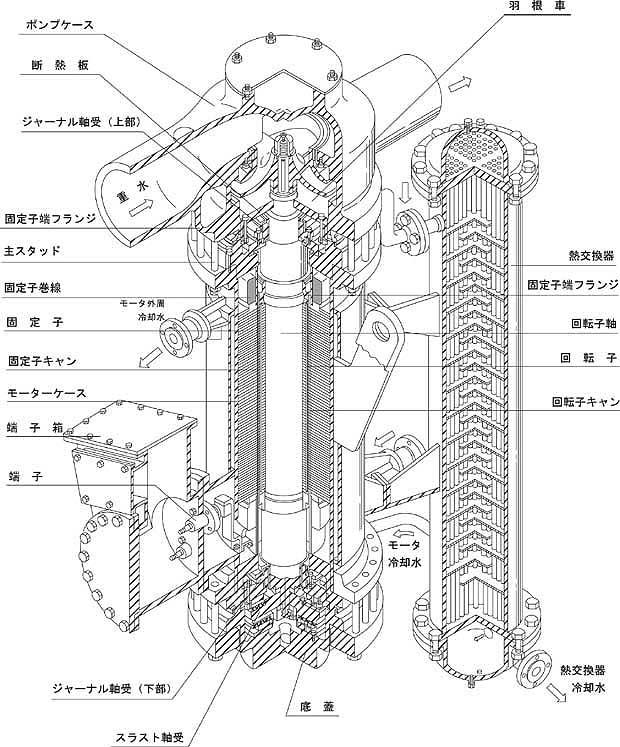

図6.2.22　重水循環ポンプ構造図
