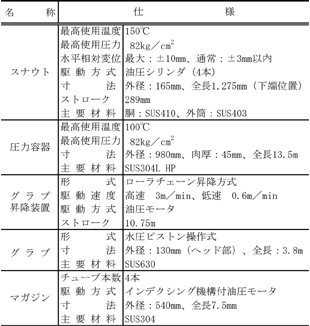

表6.2.8　燃料交換機の主要仕様

（ハ）グラブ昇降装置
　グラブの昇降は、容器貫通軸を介して、圧力容器外部の油圧モータの駆動力を、伝達チェーンから昇降チェーンに伝え、チェーン取付台を、ガイドレール内で上下させて実施する。
（ニ）グラブ
　グラブは、圧力管内でボールラッチ機構を作動させ、燃料集合体／遮蔽プラグ及びシールプラグを着脱する。この着脱動作は、グラブヘッド内に設けた水圧ピストン駆動のスリーブの移動により行う。燃料交換機によるシールプラグ引抜手順を図6.2.16に示す。
（ホ）マガジン
　燃料集合体/遮蔽プラグまたはシールプラグを1体ずつ収納するチューブを4本配置したマガジンが、油圧モータにより90°単位で回転する。
（）台車
　台車は、燃料交換機、加圧・冷却系等を搭載し、トランスファーポートと原子炉下部の間を移動する。

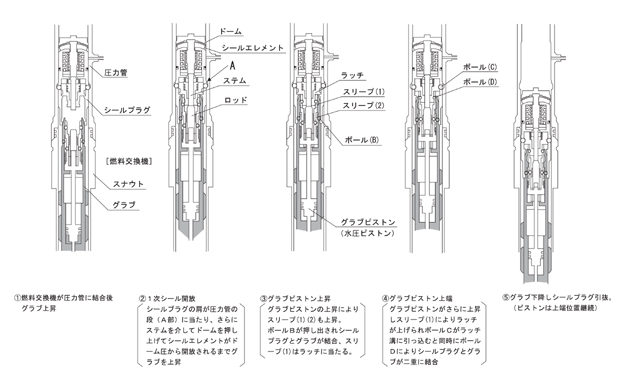

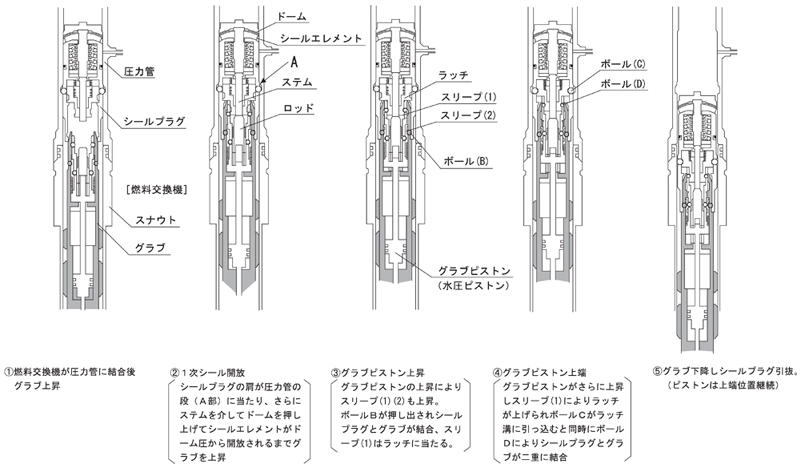

図6.2.16　燃料交換機によるシールプラグ引抜手順
