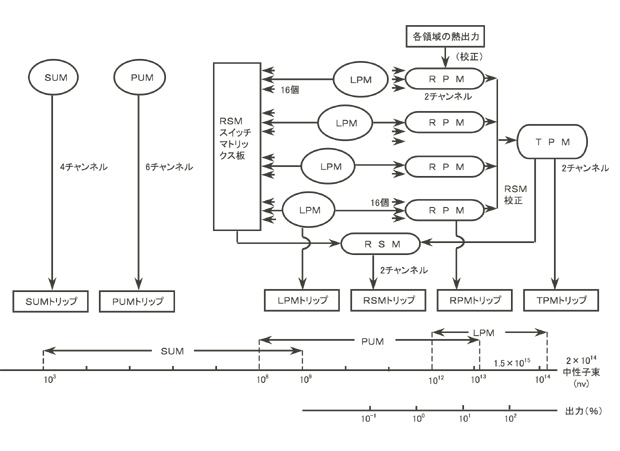

図6.2.10　中性子検出装置ブロックダイアグラム

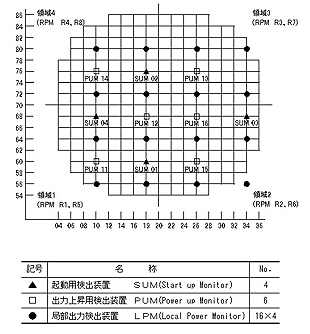

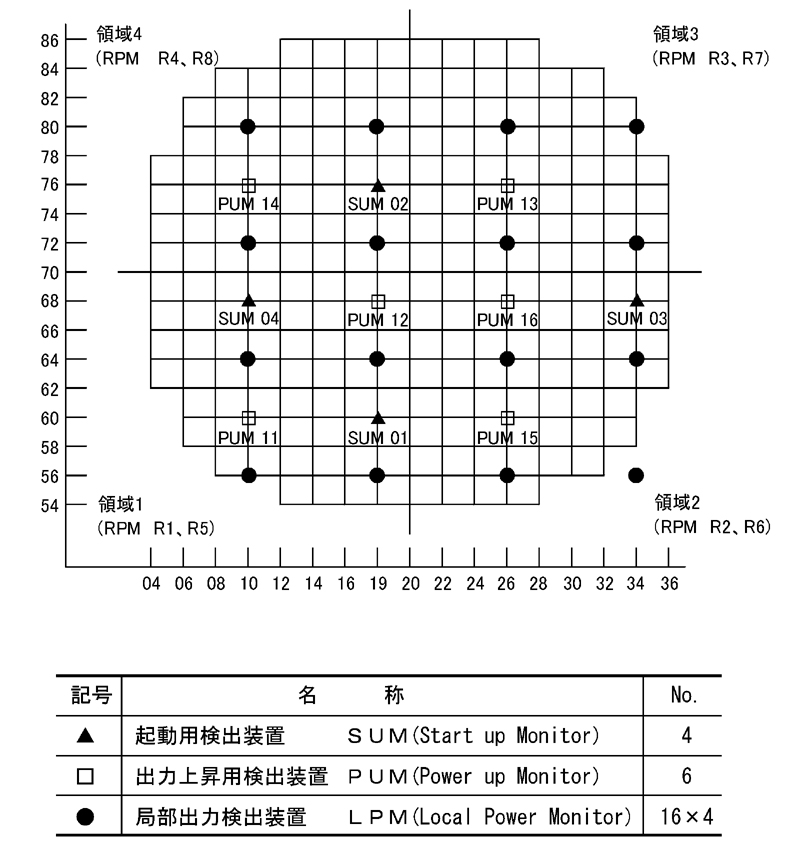

図6.2.11　中性子検出装置の炉内配置

炉心部分は、ジルカロイ−2、炉外部分は、ステンレス鋼を使用した。
　中性子検出器は、核分裂電離箱であり、通常型検出器は、中性子の照射によって、カソードに塗布した中性子変換物質である²³⁵Uが、核分裂を引き起こし、その結果生じた核分裂片が、電離箱内に封入してあるArガスを電離させ、中性子束に比例した電離電流を出力する。したがって、長期の中性子束測定により²³⁵Uが消耗され、感度が低下する。通常型検出器に対し、長寿命型検出器（LLPM：Long−lfe Local Power Monitor）は、感度の低下を軽減するためを²³⁵Uに混入し、 ²³⁵Uの消耗を²³⁴Uの中性子吸収による²³⁵U への転換を利用して補充し、中性子検出器としての感度低下を軽減したものである（長寿命型中性子検出器の開発の詳細については、第8章8.7で記載している）。
　検出器集合体の炉心組込図を図6.2.12、中性子検出器構造図を図6.2.13に示す。また、中性子検出器の主要仕様を表6.2.7に示す。
（2）開発経緯^8)-10)
