第9サイクル初期における再循環ポンプ切替え時（Aループ、低速から高速）の蒸気ドラム水位、再循環ポンプ流量、原子炉出力、Ｅ制御棒位置の変化を図6.1.26及び図6.1.27に示す。同図に示すように、ボイド反応度係数が負の場合は、炉心内のボイドの減少によって、正の反応度が炉心に投入され、原子炉出力は、一時的に上昇するものの、自動制御棒（E）が挿入され、原子炉出力は、元の値に戻り、約

2分後には炉心は安定する。この時のE制御棒の変化量から、ボイド反応度係数が評価される。第9サイクルの場合のボイド反応度係数は、 -5×10^-5Δk/k/％voidであると評価された。ボイド反応度係数は、第4サイクル以降、負側に推移してきた。これは、第4サイクルにより、核分裂性物質濃度を高めたタイプB燃料が、装荷されてきたこと、MOX燃料のB炉心内装荷率が、増加してきたことにより、

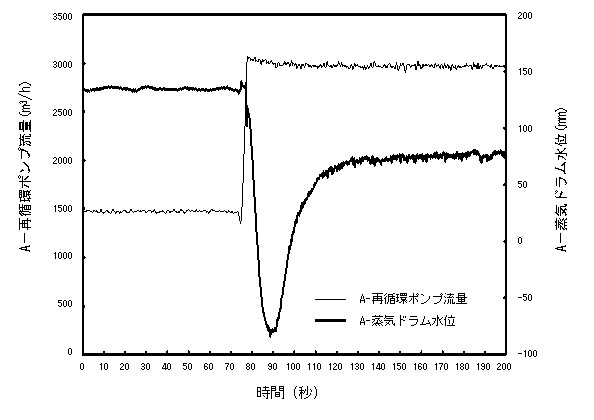

図6.1.26　Aループ再循環ポンプ切替え時プラントパラメータ変化

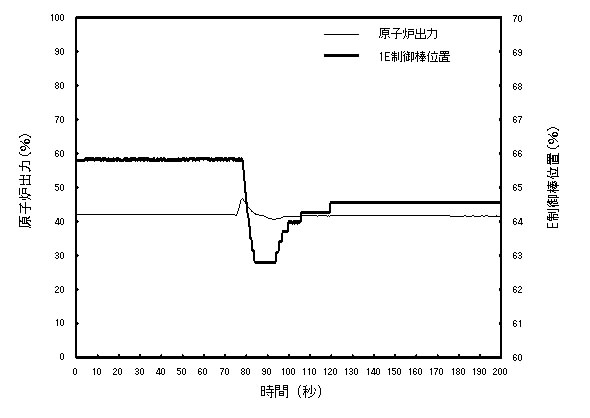

図6.1.27　Aループ再循環ポンプ切替え時プラントパラメータ変化
