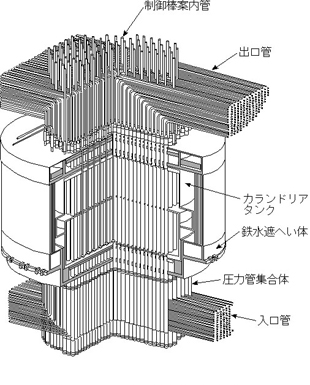

図10.2.2　原子炉本体構造図

「ふげん」と同様の構造であり、減速材である重水を収容するカランドリアタンク、その上下・周囲を取り巻いて放射線及び熱の遮蔽体となる鉄水遮蔽体、これらを上下に貫通する圧力管集合体より構成される。原子炉本体構造を図10.2.2に示す。カランドリアタンクは、高さ約5m、直径約8mのステンレス鋼製円筒容器で、616 本のジルカロイ製カランドリア管が上下の管板にロールドジョイント法によって接合されている。各々のカランドリア管の内側に圧力管集合体が挿入されている。圧力管集合体は、ジルコニウム・ニオブ合金製の圧力管と、これに接続するステンレス製の上部及び下部延長管で構成されている。原子炉冷却材は、下部延長管の入口ノズルから入り、圧力管部で燃料を冷却しつつ沸騰して二相流となり、上部延長管から出口管へ流れる。燃料交換は、原子炉停止時に原子炉下方より行う。このため、圧力管集合体下部には遮蔽シールプラグが装着されており、燃料交換時に、燃料交換機によりこれを着脱して燃料交換行う。
　実証炉の燃料は、MOX燃料とし、設計にあたっては「ふげん」、海外炉等での照射試験の成果を反映している。燃料集合体は、図10.2.3に示す

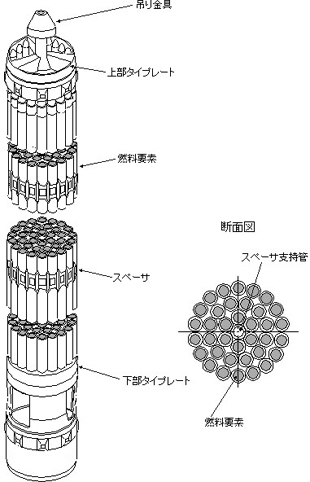

図10.2.3　燃料集合体
