第8章 「ふげん」における運転・保守技術の高度化 |
第 8 章 |
 |
|

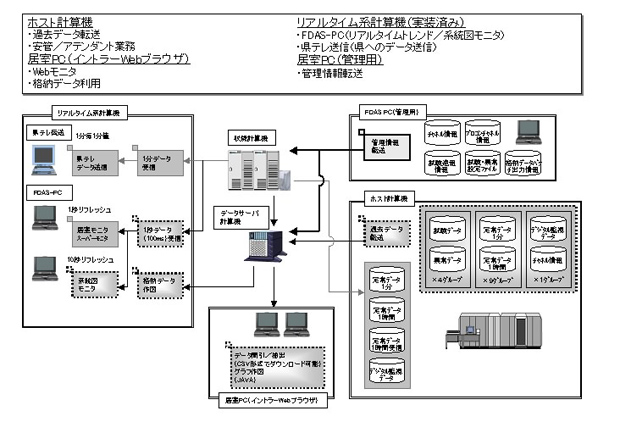

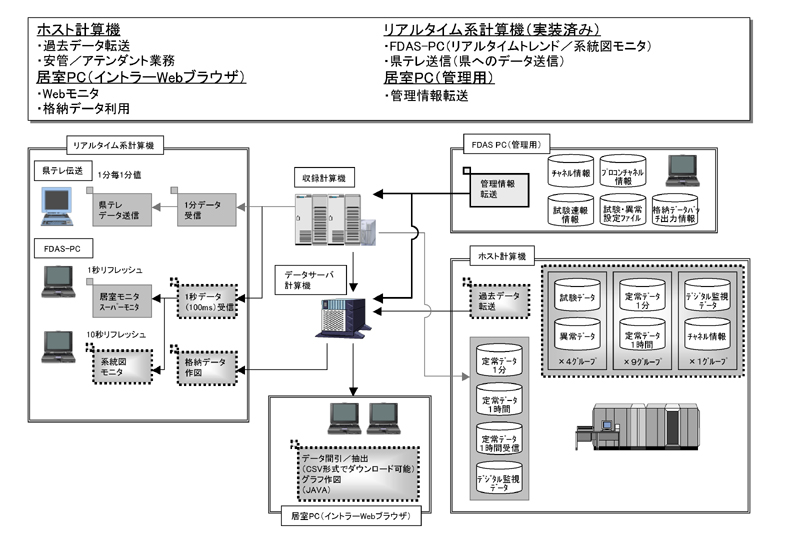

図8.4.32 FDAS-PC等の機能概要
|
|
タ収集システムの試験データ収集条件の表示、更新等を行う試験データ収集条件設定機能、異常データ収集条件等の表示、更新を行う異常データ収集条件設定機能、FDAS入力点の情報を管理、更新するチャネル情報設定機能、データの自動転送等FDASシステムの基本的な環境情報の表示、更新を行うシステム環境設定機能等がある。これらの本機能は、システム環境に影響を与える機能であり、利用可能なパソコンの制限を行っている。
（  ）グラフ作図機能本機能は、データ収集システムに収集・格納された各種データ（異常データ：１回分、試験データ：２回分、定常データ、プロコンデータ等：18か月分）を利用するものである。 異常データ、試験データは、プラントデータ作図機能により異常データ（１時間分）と試験データ（24時間分）の任意な入力点、任意な時間をトレンドグラフで表示できる。 定常データ（定常１分、１時間）、プロコンデータ（１分、１時間、アワリーログ）は、定常データ作図機能により任意な入力点，任意な時間をトレンドグラフで表示できる。 定常データ作図機能の表示例を図8.4.33に示す。 （  ）モニタ機能本機能は、トレンドモニタ機 |

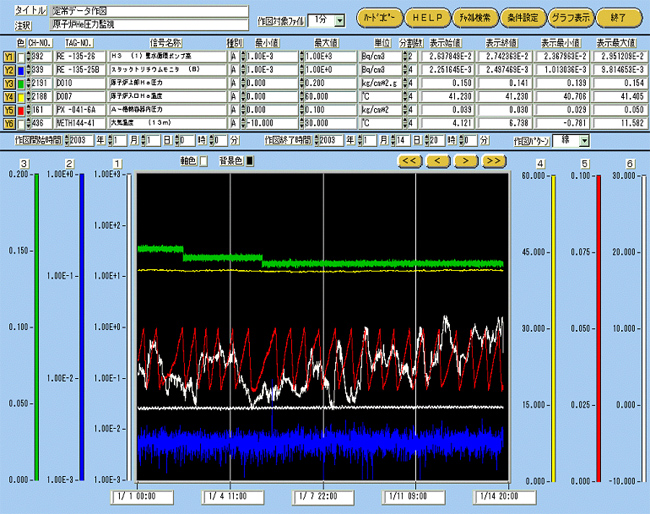

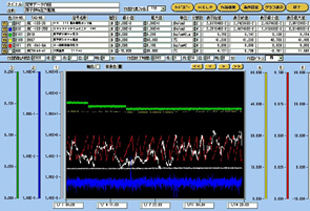

 図8.4.33 定常データ作図機能表示（例） 能がある。トレンドモニタ機能では、データ収集システムで直接入力されている入力点の情報が、リアルタイムにパソコン画面に表示される。表示は、0.1秒周期で収集された最大12点の入力が、３秒周期にて画面更新される。表示条件は、その都度チャネル情報より検索して設定できるとともに、事前に、約2000画面分まで登録した情報を利用することが可能である。 |
|
