第8章　「ふげん」における運転・保守技術の高度化

第 8 章

格納処理を行う。データ収集システムからFDASデータサーバの受信ファイルは、ファイル転送（FTP：File Transfer Protocol）またはソケット通信で格納され、異常データ及び試験データは、生データ（バイナリー形式）を工業値変換する。変換後、命名規約に基づいてファイル名を付加し、保存・登録する。定常データ（定常１分、定常１時間、プロコン１分、プロコン１時間、プロコンアワリーログ等）は、データ収集システムで工業値変換されているため、データの欠測状況を確認して保存・登録する。 　FDASデータサーバは、約350GBのハードディスク

装置（信頼性向上のためにミラーリングで使用）を内蔵しており、｢ふげん｣の運転開始以来のデータを格納している。データサーバの格納容量は、定常データ（定常１分データ）で約30年分の容量を有している。FDASサーバのファイル容量を図8.4.28に示す。 （）格納ファイル利用機能 　FDASサーバに格納されている各種データは、LANに接続されたパソコンのWeb画面より検索・抽出を行い、グラフ表示やCSVデータとしてパソコンにダウンロードして利用が可能となっている。 　また、FDASデータサーバ自身も一括処理するも

図8.4.28　FDASデータサーバファイル容量

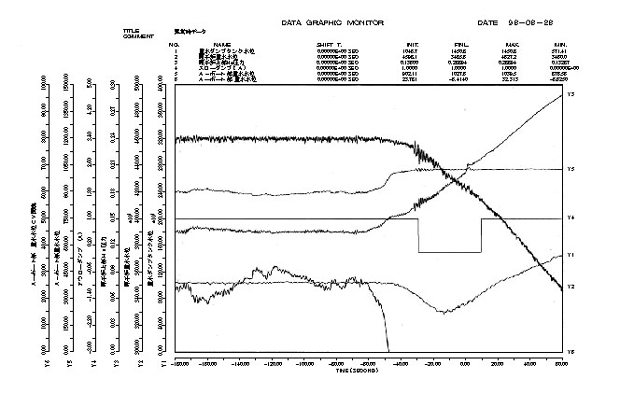

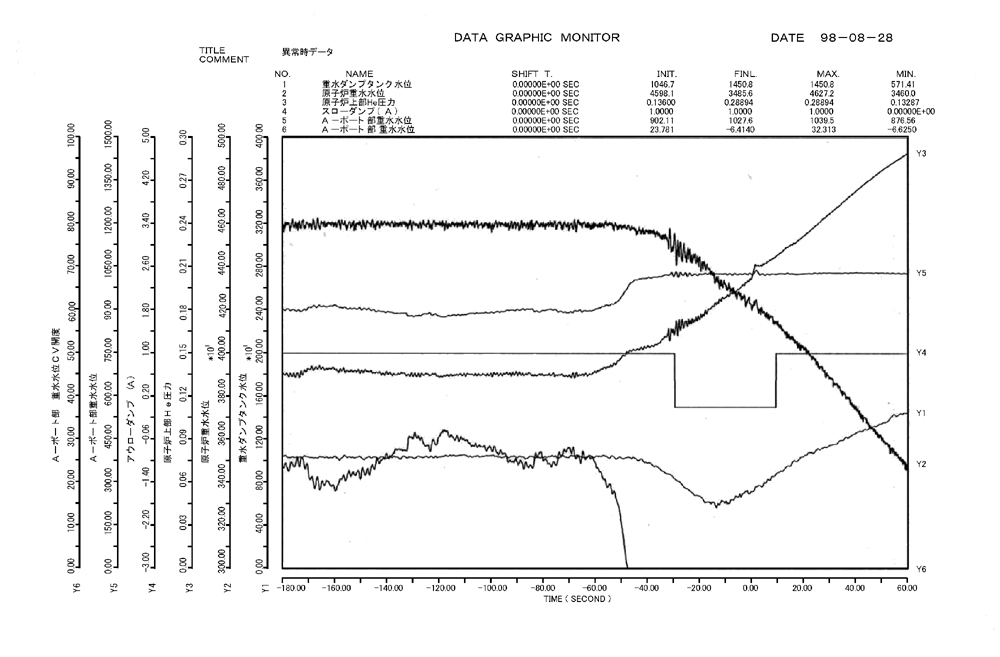

図8.4.29　異常データ表示（例）

382
