第4章　「ふげん」機器の試作開発

第
4
章

った。（図4.3.1）　一方、活性炭に吸着された水分は、希ガスの吸着定数に影響を及ぼすことが予想されたが、通気ガスの露点を0°から－80°まで変化させた場合、露点の高い条件では多少の変化があるが、ほぼ一定であることが分かった^1－5）（図4.3.5）。　米国オークリッジ研究所（ORNL）のBrowningらによれば、理論解析上、保持時間ｔｍと各実験条件因子との関係は、動的吸着定数をＫとすると、次式のような関係がある。　　ｔm＝｛（Ｎ－1）/Ｎ｝Ｋ・ｍ/Ｆ　　　（1）　　ここで、

　　　 ｔm ：保持時間（s）　　　Ｎ：理論段数　　　Ｆ：流量（ml/s）　　　ｍ：活性炭重量（ｇ）　　　Ｋ：吸着定数（ml/ｇ）である。　図4.3.6には、半減期5.27日のXe－133をトレーサーとした試料ガスを1.5kgの活性炭を充填した吸着塔に連続的に通気し、その時の吸着塔入口と出口におけるXe－133の放射能の測定結果を示している。

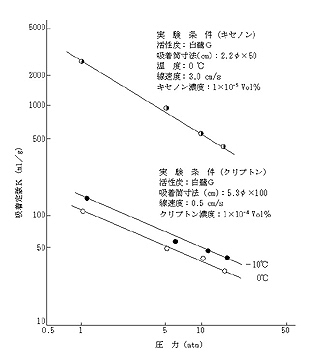

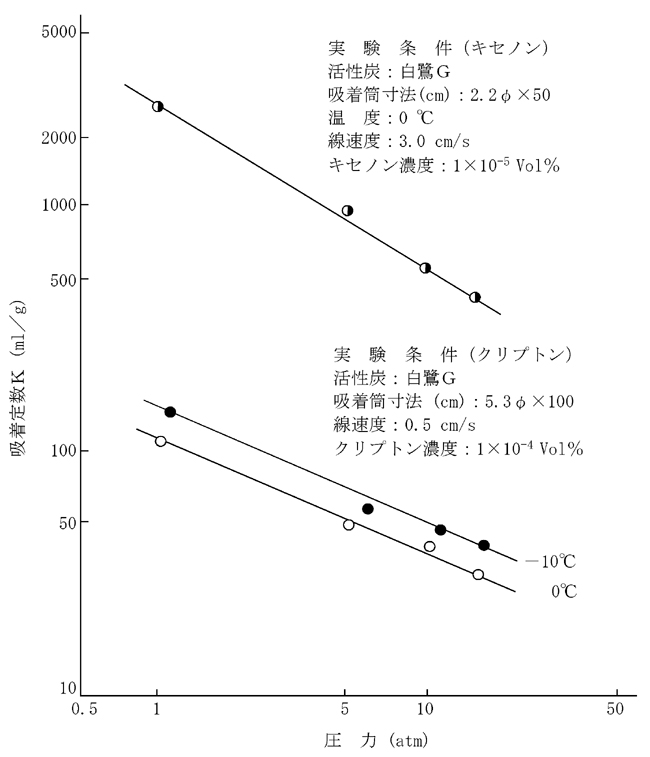

図4.3.1　吸着定数に及ぼす空気圧の影響

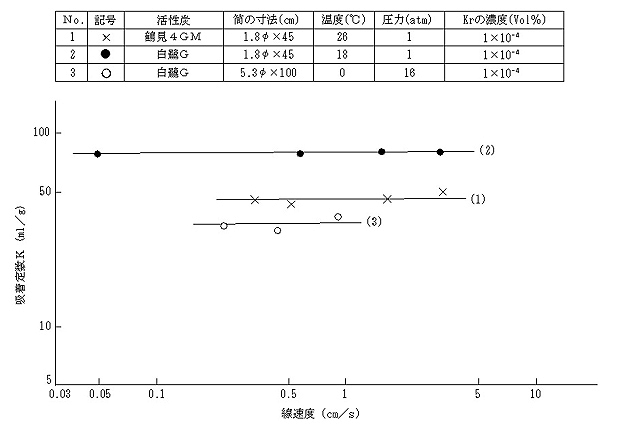

図4.3.2　Krの吸着定数に及ぼす線速度の影響

44
