　なお、「ふげん」のMOX燃料製造は、核分裂性物質（Pu＋U）の割合を一定にすることとしており、プルトニウム組成が劣化し、241Am割合が増えた場合も、その補償はないため、炉心設計時に補正を行うことにより対応している。

7.3.4　炉心管理コードの精度評価
　「ふげん」の運転実績から得られたデータに基づき、炉心管理コードの精度評価を以下の8項目について行ってきた。
炉内出力分布評価（PCM走査データとの比較）
領域出力分布評価（RPM校正データとの比較）
集合体出力分布評価（γスキャンとの比較）
臨界固有値評価（運転に伴う固有値変化）
炉心寿命評価（運転に伴う10B濃度変化）
冷却材ボイド反応度係数評価（RCP切替え時）
出力係数評価（原子炉停止時）
制御棒価値評価（10Bとの置換により実施）
　これらの評価内容の詳細を以下に示す。
（1）炉内出力分布評価
　「ふげん」においては、局部出力検出装置（LPM）を炉内に16体装荷している。1本のLPMは、4個の素子からなり、それぞれの素子は、電極に234Uと235Uが塗布された核分裂電離箱である。1月に1回の頻度でLPM校正を行っている。LPM校正は、出力較正用検出装置（PCM）を炉心内のすべてのLPMチャンネルに挿入して行っている（図7.3.18参照）。

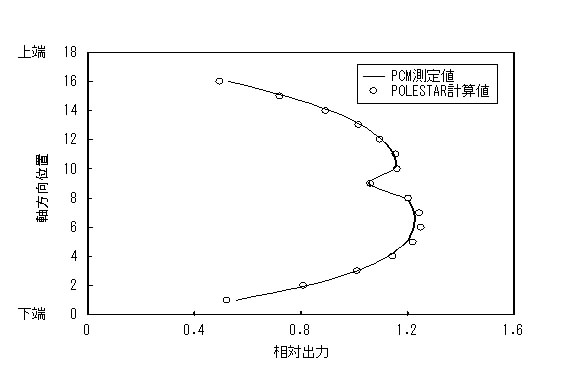

　第31サイクル初期にPCMにより測定したLPM位置における軸方向中性子束分布の例を図7.3.19に、計算値とともに示す。同図において、第9ノード位

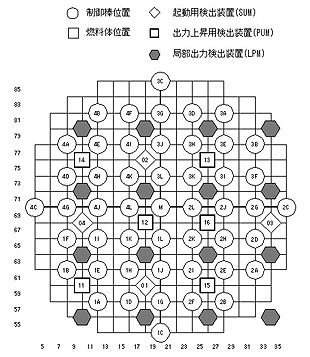

図7.3.18　「ふげん」炉心構成

置で、中性子束分布が歪んでいるのは、この位置にアルミ製防振板が設置されているためである。
　PCMにより測定した炉内出力分布の実績値と計算値との比較を図7.3.20（ATROPOSとの比較）、図7.3.21（POLESTAR差分法との比較）、図7.3.22（POLESTAR近代ノード法との比較）に示す。
　ATROPOSによる計算誤差は、約10％以内であり、プロセス計算機による炉内出力分布監視が、十分な精度をもって行われてきたことを確認した。


図7.3.19　第31サイクル初期のLPM位置における軸方向出力分布
