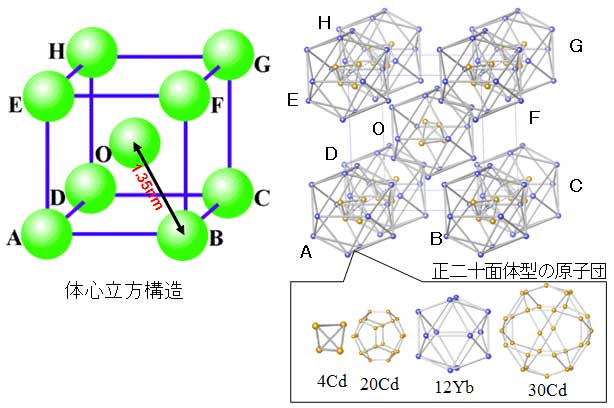

図1　 　 Ｃｄ-Ｙｂ合金近似結晶の結晶構造、および、そこに現れる原子団の構造
　合金中には、Ｃｄ四面体型原子団（４Cd)を更に３つのシェル（20Cd,12Yb,　30Cd)で取り囲んだ正二十面体型の大きな原子団が存在する。この大原子団は、図のように体心立方 （ｂｃｃ）構造を組むように配列している-図には、大原子団のうちＣｄ四面体原子団とＹｂシェルのみ示した- 。Ｃｄ四面体原子団は、外側のシェルに囲まれているために、隣でも1.35ｎｍと互いに遠く離れている。また、その方位は、常温常圧では、互いにばらばらの向きを向いている。（1ｎｍは１００万分の1ｍｍ）


　

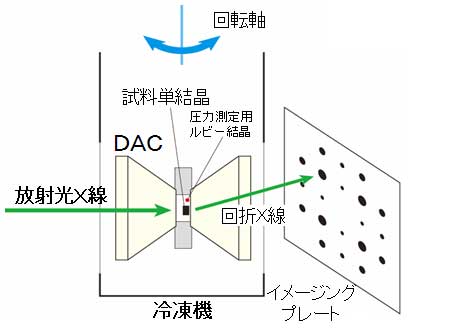

図2　 　 低温・高圧下でのＸ線回折実験配置
　単結晶試料をダイアモンドアンビルセル（ＤＡＣ）に封入し、試料に高圧力をかける。ＤＡＣは冷凍機に取付け、ＤＡＣごと試料を冷やす。低温高圧状態になった試料に放射光Ｘ線を照射し、試料から散乱される回折Ｘ線を2次元検出器（イメージングプレート）に記録する。この回折Ｘ線のパターンから物質内部の原子配列情報が得られる。
回折Ｘ線パターンは、冷凍機ごと試料を回転させながら撮影し、あらゆる方向の原子配列情報を取得する。
(ＤＡＣ ：対向する２つのダイアモンドのアンビルで試料室を挟み、押し込みながら圧力を発生させる装置)


　

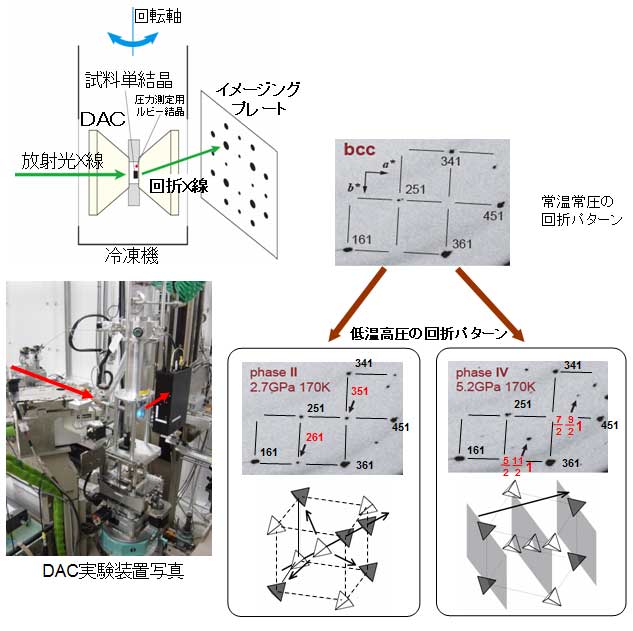

図3　 　 低温・高圧下でのＸ線回折パターンとＣｄ四面体の配向秩序構造
　体心立方（ｂｃｃ）構造であることを示す常温常圧の回折パターンに比べて、低温高圧下（2.7万気圧170Ｋ、および、 5.2万気圧170Ｋ）の回折パターンには、矢印で示したように新しいスポット(261,351,,)が現れている。これは、向きが互いにばら ばらだったＣｄ四面体が、図のように秩序だった配向に変化したことを示している。ここでは、代表的な２種類の配向秩序構造を示したが、温度圧力に応じてその他５種類におよぶ配向秩序構造が出現した。（170Kは−103℃）
