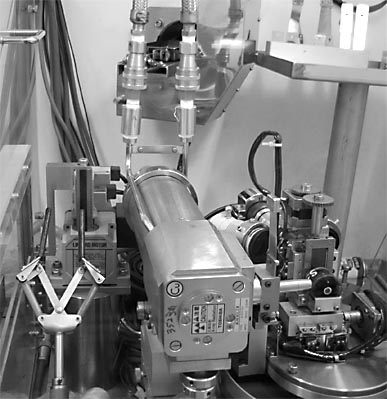

X線回折装置
X線の回折現象を利用し、ペレットの格子定数測定やFP元素の同定を行う装置。
装置仕様概要
ゴニオメータ半径
X線焦点-試料 150 mm
試料-受光スリット 140 mm
2θ測定範囲
-3°〜 +135°
X線管球
3 kW
ターゲット
Cu
管電圧
40 kV
管電流
40 mA
検出器
封入型比例計数管
焦点
点焦点
モノクロメータ
グラファイト平板結晶
入射コリメータ
φ1.0
受光スリット
0.6 mm
モノクロスリット
0.8 mm
>
