【用語説明】

(用語1) ペロブスカイト:

一般式ABO3で表される元素組成を持つ、金属酸化物の代表的な結晶構造。

(用語2) 長距離秩序:

原子の配列が整然としていて、繰り返し周期があること。

(用語3) 負の熱膨張:

通常の物質は温めると体積や長さが増大する、正の熱膨張を示す。しかし、一部の物質は温めることで可逆的に収縮する。こうした性質を負の熱膨張と呼び、ゼロ熱膨張材料を開発する上で重要である。

(用語4) 大型放射光施設SPring-8:

兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す理化学研究所の施設で、その運転管理と利用者支援等は高輝度光科学研究センター(JASRI)が行っている。SPring-8の名前はSuper Photon ring-8 GeV(ギガ電子ボルト)に由来。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のこと。SPring-8では、この放射光を用いて、ナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われている。

(用語5) 放射光X線回折実験:

物質の構造を調べる方法。放射光X線を試料に照射し、回折強度を調べることで結晶構造(原子の並び方や原子間の距離)を決定する。

(用語6) 放射光X線全散乱データPDF解析:

乱雑に配列した原子の並び方を解明する方法。上記X線回折に加えて、乱雑に配列した原子によって広く散乱されるX線強度までを併せて解析する。

(用語7) 硬X線光電子分光:

4keV以上の高いエネルギーをもつ X線である、硬X線を物質に入射し、そこから放出される光電子の個数とエネルギーの関係を調べることにより、物質内部の電子構造を調べる実験的手法。従来の真空紫外光や軟X線を用いた光電子分光は表面近傍の情報しか得られなかったが、硬X線で励起することにより、固体内部の電子構造を調べることが可能になった。

(用語8) 走査透過電子顕微鏡:

電子顕微鏡の一種。0.1ナノメートル(1億分の1センチメートル)程度まで細く絞った電子線を試料上で走査し、試料により透過散乱された電子線の強度で試料中の原子を直接観察する。

(用語9) 格子定数:

結晶構造中の原子の繰り返し周期の長さ。この変化が、物質の巨視的な長さの変化につながる。

【発表論文】

Melting of Pb charge glass and simultaneous Pb-Cr charge transfer in PbCrO3 as the origin of volume collapse

Runze Yu, Hajime Hojo, Tetsu Watanuki, Masaichiro Mizumaki, Takashi Mizokawa, Kengo Oka, Hyunjeong Kim, Akihiko Machida, Kouji Sakaki, Yumiko Nakamura, Akane Agui, Daisuke Mori, Yoshiyuki Inaguma, Martin Schlipf, Konstantin Rushchanskii, Marjana Ležaić, Masaaki Matsuda, Jie Ma, Stuart Calder, Masahiko Isobe, Yuichi Ikuhara, and Masaki Azuma

Journal of the American Chemical Society, 137 (2015)

DOI: 10.1021/jacs.5b08216

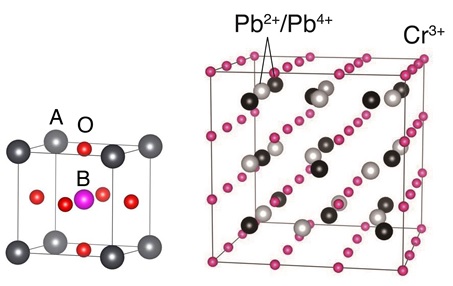

図1 ペロブスカイト酸化物ABO3の一般的な結晶構造(a)と、PbCrO3の電荷グラス構造(b)

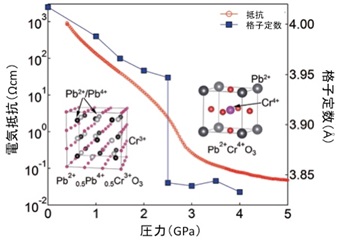

図2 PbCrO3の結晶構造と電気抵抗、格子定数の圧力変化。Pb2+0.5Pb4+0.5Cr3+O3からPb2+Cr4+O3への転移に伴い、格子定数と電気抵抗の急激な減少が起きている。

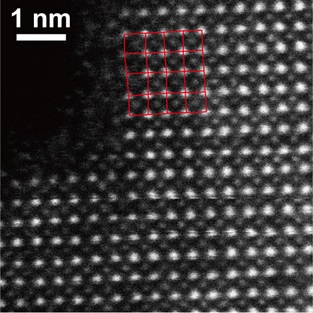

図3 PbCrO3の電子顕微鏡像。白丸で示された、電荷グラスを形成する鉛の位置に乱れがあることが分かる。


戻る
