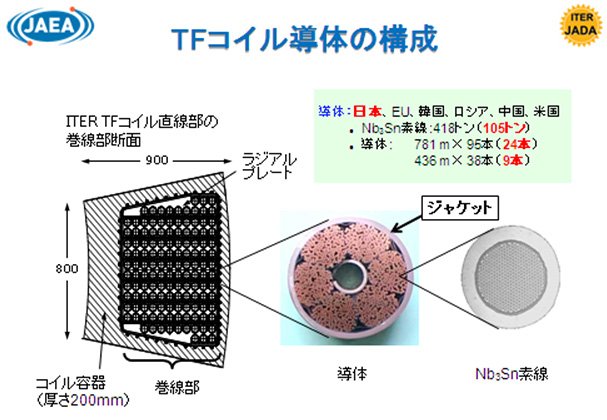

補足説明2 TFコイル導体の構成

TFコイルは直径約0.8mmの超伝導素線を約1000本束ねたケーブル(以下「撚線」という。)を外径48mm、肉厚1.9mmの金属製保護管(ジャケット)に収めた構造の導体をコイル形状に巻線したものです。TFコイルには、781mの導体95本、436mの導体38本が使用されますが、日本はこのうちの25%である781mの導体を24本及び463mの導体を9本製作します。
