背景
究極のクリーンエネルギー、水素を利用したエネルギー社会の実現に向けた課題の一つに、どのように水素を貯蔵するのかという問題がある。水素を貯蔵する材料（以下｢水素貯蔵材料｣）は、安全に必要な量をすぐ取り出すことができ、簡単に再充填でき軽量コンパクトであるなどの多くの条件が要求される。これらをすべて満たす材料は見つかっていないため、世界的に水素貯蔵材料に関する様々な研究が進められている。アルミニウム水素化物は軽量でかつ水素を多量に備蓄出来るため、有望な水素貯蔵材料と考えられている。しかしアルミニウム水素化物は合成が難しく、現在は有機溶媒中で化学反応を繰り返すことで得られている。
ランタン・ニッケル水素化物などの吸蔵合金は数十気圧に圧縮された水素ガスを吸収して水素化物を作製すなわち水素化できるが、アルミニウムはそれができない。アルミニウムの水素化は1万気圧以上の水素ガス（流体）圧力下であれば可能と予想されていたが、金属表面に形成される不動態皮膜が水素化反応を妨げるため、これまで直接反応によるアルミニウム水素化物の合成の成功事例は報告されていなかった。
本研究では数百度、数万気圧の高温高圧下で極めて反応性が高い水素流体状態を作り、アルミニウムと直接反応させて水素化物を合成することを目指した。また大型放射光施設SPring-8において、粉末X線回折とよばれる方法によってアルミニウムが水素を吸蔵あるいは放出する様子のその場観察を試みた。本研究は、独立行政法人新エネルギー・産業技術総合開発機構（NEDO）の委託事業｢水素貯蔵材料先端基盤研究事業｣の中で実施しているものである。本研究の成果をもとに、水素貯蔵材料の開発指針を得るために、さらなる研究の加速を図るものである。
実験

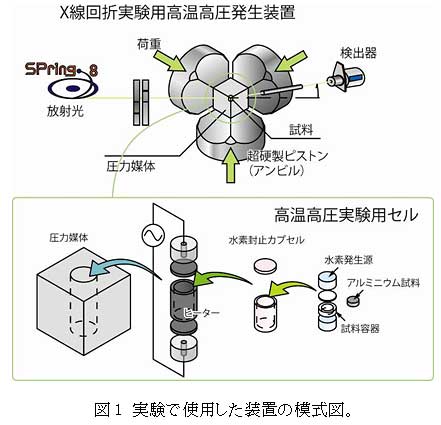

高温高圧下におけるアルミニウムと水素の反応の様子を調べるために放射光粉末X線回折によるその場観察を行った。実験にはSPring-8 BL14B1に設置されたマルチアンビルプレスとよばれる高圧発生装置を用いた（前頁図1）。図1で示されるとおりアルミニウム試料の周りは厳重に覆われているため、高温高圧下では試料の様子を目視などで直接観察は出来ない。ここでSPring-8の非常に強いX線でこれら高圧パーツを透過させて試料に照射、X線粉末回折法という測定方法で調べると、アルミニウムの変化状況を”その場”で観察することができる。

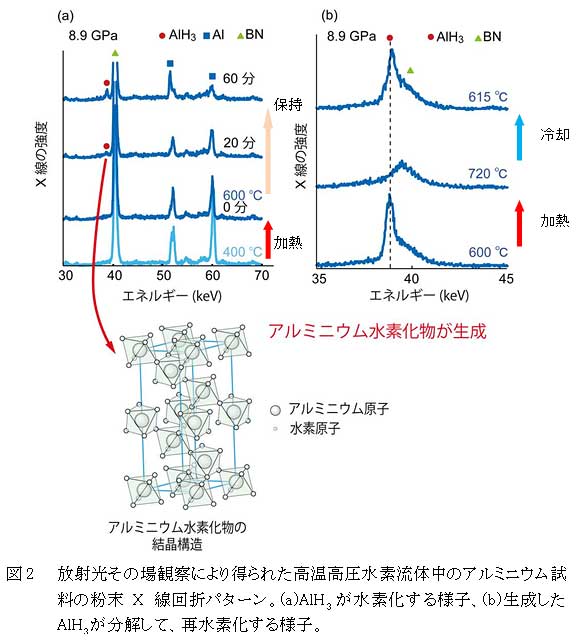

図2(a)は、8.9 GPa(1GPaは約1万気圧)でアルミニウム試料を加熱した際の粉末X線回折パターンの変化である。図2では●の位置にピークが現れるとアルミニウムが水素化し始めたことを示している。室温から400 ℃まで加熱・保持した際にはピークは現れず、アルミニウムの水素化は起こらなかった。この温度圧力条件ではアルミニウム表面の酸化膜が水素化を阻害していると考えられる。一方600 ℃まで加熱・保持した場合、20分後にアルミニウム水素化物のピークが現れ、アルミニウムの水素化が始まったことが分かった。図2(b)は生成したAlH3を加熱して分解する様子と、温度を下げて再び水素化される様子を観察したものである。このように放射光その場観察により水素吸収過程とその逆反応である水素放出過程を観測することができた。

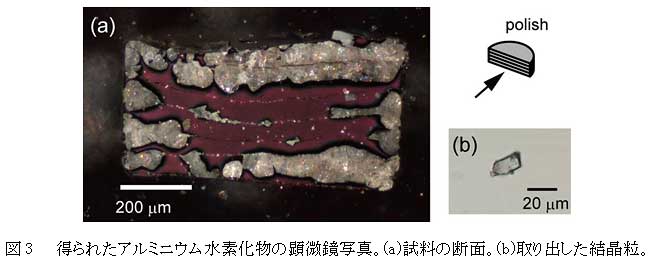

アルミニウムを10.0 GPa, 650 ℃の水素流体中で24時間処理することで、約半分の体積のアルミニウムを水素化物にすることに成功した。得られた試料の顕微鏡写真を図3に示す。試料の分析の結果不純物は検出されなかった。本研究での合成方法は非常に単純な直接反応から水素化物を作るため、化学合成と比べて純度の高いきれいな試料を得やすいという利点がある
意義・波及効果
本成果はこれまで化学的な合成手法でしか作れなかったアルミニウム水素化物を、アルミニウムと水素の直接反応という単純な方法で合成できることを示したものである。高温高圧下でのアルミニウム金属と水素の直接反応による水素化物合成法では、多量の水素化物の合成は困難であるものの、生成物は純度が高いので、アルミニウム水素化物の性質をより精密に調べることができるようになる。また直接反応の技術によってアルミニウムへ異種金属を添加した新しい軽金属合金を合成できれば、より低い圧力で水素を吸蔵する新しい水素吸蔵材料の開発につながる。これらの結果は水素自動車の燃料タンクの開発など、クリーンな水素化社会実現への指針となる。
